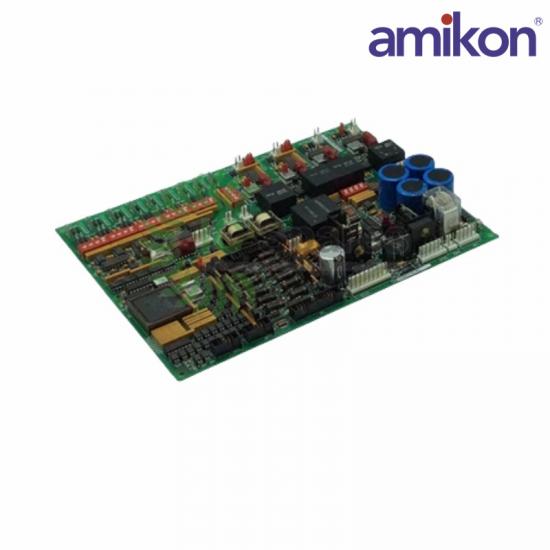

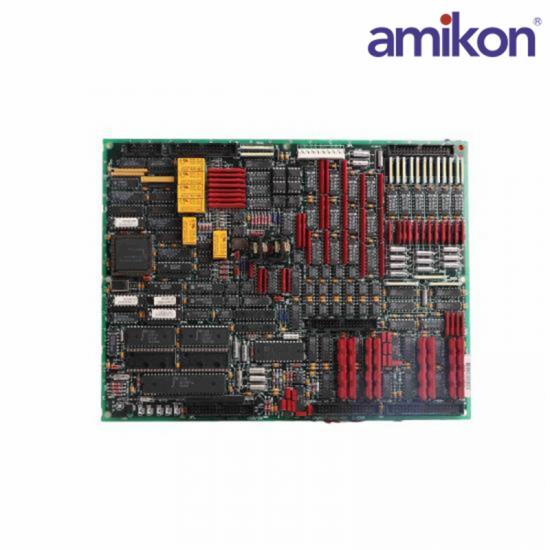

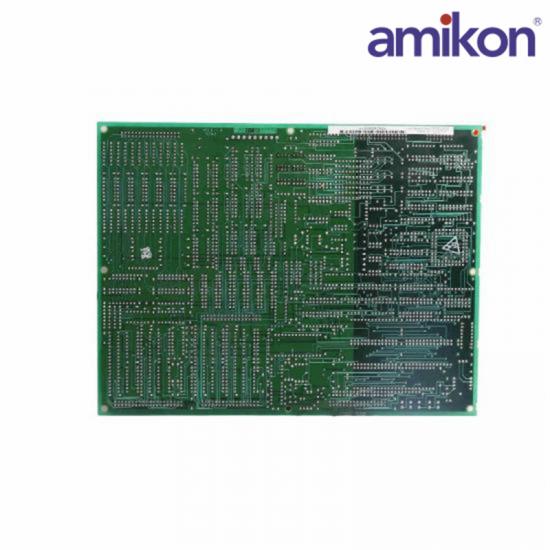

General Electric DS200TCQAG1A ANALOGE/A-KARTE

Maße:

28x21,4x2cm

Gewicht:

0,6 kg

Master-Gateway :

-20 bis 25°C

Stromspannung :

12 VDC

LVDT/R-Schaltung

Um die Position von Aktoren zu erfassen, werden linear variable Differentialtransformatoren (LVDT) oder linear variable Differentialreaktoren (LVDR) verwendet. Der JF-Stecker dient zum Lesen von Positionssignalen von der TBQC-Klemmenplatine. Das Steuersequenzprogramm verwendet die skalierten und konditionierten Signale (CSP).

Die LVDT/R-Anregungssignale werden über die TCQC-Karte auf die QTBA-Anschlussplatine geschrieben. LVDT/Rs werden üblicherweise zur Regelung der Ausgänge von Servoventilen verwendet.

Seismischer Vibrationskreislauf

Die seismischen Vibrationssensoren in R2 und R3 werden an der TBQB-Klemmenplatine angeschlossen und von der TCQA-Platine der R1- bzw. R3-Kerne gelesen. Die Signale werden skaliert und aufbereitet, bevor sie zur Überwachung und zum Schutz durch den CSP in die Control Engine geschrieben werden. Skalierungswerte werden im I/O-Konfigurator der Bedienoberfläche eingestellt.

DS200TCQAG1A

DS200TCQAG1A ist eine von GE entwickelte analoge I/O-Karte. Das Analog IO Board (TCQA) skaliert und konditioniert viele der analogen Signale, die von Klemmenbrettern eingelesen werden, die auf den E/A-Kernen R1, R2 und R3 montiert sind. Zu diesen Signalen gehören LVDT-Eingänge, Servoventilausgänge, Thermoelementeingänge, 420-mA-Ein- und Ausgänge, Vibrationseingänge, Relaistreiberausgänge, Impulseingänge, Spannungseingänge sowie Generator- und Leitungssignale. Ein Teil der Signale wird über den 3PL-Anschluss auf die STCA-Karte geschrieben. Der JE-Anschluss dient zum Austausch der Generator- und Leitungssignale mit der TCQC-Karte. Die TCQA-Platine skaliert und bereitet 420-mA-Eingangssignale wie Kraftstofffließdruck und Kompressorstillstandserkennungssignale auf.
